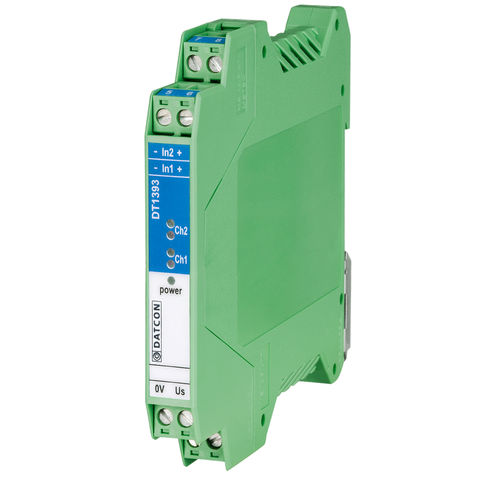

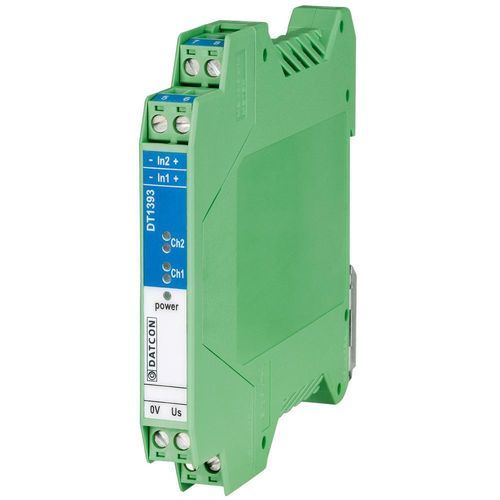

Изолятор сигнала DT1393

гальваническийDCнапряжения пост. тока

NAMUR / контактные входы Релейный контакт / транзисторные выходы 2-канальная версия Обнаружение повреждения линии Переключаемый режим работы частота передачи 3 кГц (транзисторный выход) напряжение питания 19-29 В постоянного тока Монтаж на рейку TS-35, устройства шириной 12,5 мм Искробезопасные NAMUR / контактные изоляторы DT1393 позволяют управлять нагрузкой в безопасной зоне с помощью бесконтактного детектора или выключателя, расположенного во взрывоопасной зоне зоны 0 или зоны 1. Устройства гальванически изолируют вход, выход и источник питания. Безопасный выход может быть релейно-контактным или транзисторным. В случае транзисторного выхода максимальная частота передачи сигнала составляет 3 кГц. Прибор выполнен в 2-канальном исполнении. Во всех устройствах встроенный переключатель контроля обратного хода фазы позволяет сигнализировать о состоянии тревоги (выход открыт) для любого состояния датчика. Детектор неисправности линии открывает выход в случае короткого или обрыва линии: предназначен для использования в паре с бесконтактными датчиками. Его также можно использовать с выключателями, которые электрически напоминают их, добавив два резистора, или отключить выключателем, если это не требуется. Также имеется версия с входным током < 0,5 мА для изоляции выходного контакта счетчиков расхода газа. Диапазон напряжения питания составляет 19-29 В постоянного тока, поэтому изоляторы нечувствительны к изменению напряжения питания.
