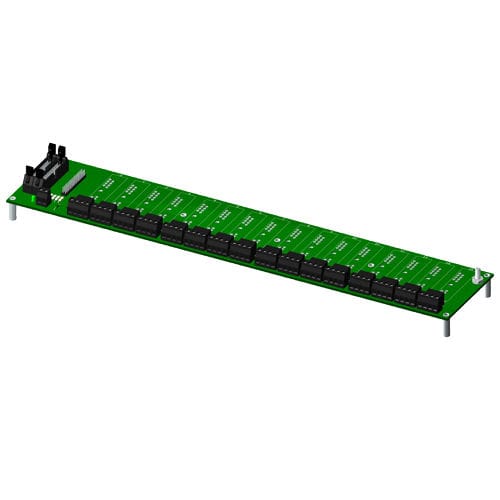

Системная плата для модуля входа/выхода SCM series

На заднюю панель можно установить любой из аналоговых модулей SCM5B в любом сочетании. Она может быть установлена в 19-дюймовую металлическую стойку. SCMPB01 имеет неадресные каналы аналоговых сигналов ввода/вывода, что обеспечивает каждому модулю собственную аналоговую шину. При использовании этой панели выходной переключатель модуля постоянно находится во включенном состоянии, и все шестнадцать выходов модуля одновременно доступны для плат высокоскоростного сбора данных (АЦП). Набор межканальных перемычек позволяет соединить выход модуля ввода с входом модуля вывода, обеспечивая два уровня изоляции. A на каждом канале установлен датчик температуры, обеспечивающий компенсацию холодного спая для входных модулей с термопарой. Полевые соединения завершаются четырьмя винтовыми клеммами на каждом модуле. Для подключения к хост-системе используйте системный интерфейсный кабель SCM.
