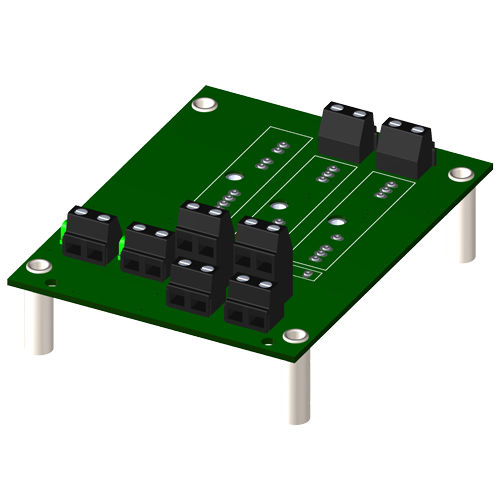

Системная плата для модуля входа/выхода 8BP02

2 канала

Панели 8BP02, 04, 08 и 16 могут принимать любые модули аналогового ввода/вывода 8B в любом сочетании и могут быть установлены в 19-дюймовую металлическую стойку SCMXRK-002. Каналы аналоговых сигналов ввода/вывода обеспечивают каждому модулю собственную аналоговую шину. Все выходы модулей одновременно доступны для плат высокоскоростного сбора данных (АЦП). На каждом канале установлен датчик температуры, обеспечивающий компенсацию холодного спая для модулей с термопарой (см. схему на рис. 1). Полевые соединения завершаются четырьмя винтовыми клеммами на каждом модуле. Для подключения к хост-системе используйте системный интерфейсный кабель SCMXCA006-XX.
