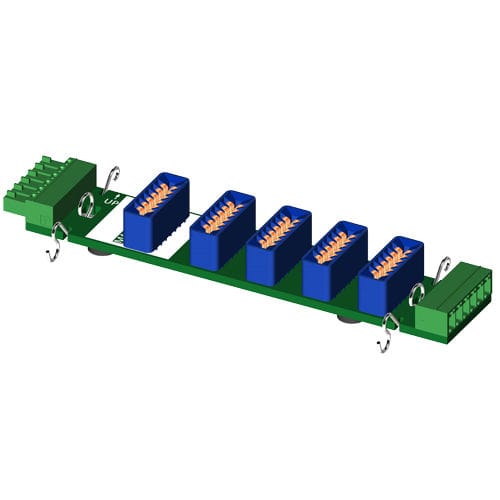

Модуль подключения тип backbone MAQ20-BKPL4

на DIN-рейкедля модуля входа/выхода

Магистраль системы MAQ20 располагается на DIN-рейке, используемой для монтажа модулей, и обеспечивает питание и интерфейс между модулем связи и модулями ввода/вывода. Стандартные магистрали рассчитаны на один коммуникационный модуль и 4, 8, 16 или 24 модуля ввода/вывода. Самая длинная магистраль, вмещающая 24 модуля ввода/вывода, помещается в стандартную 19-дюймовую стойку. В каждой магистрали используется система сменных разъемов на каждом конце, что позволяет конфигурировать различное количество каналов системы с помощью стандартных магистралей. Благодаря этой сменной системе основная часть системы, включая коммуникационный модуль, может быть установлена в одном месте, а другие наборы модулей ввода/вывода, установленные в удаленных местах, подключаются к основной системе с помощью жгута проводов. Модули устанавливаются на стандартные для отрасли DIN-рейки 35x7,5 мм. После создания системы с магистралью и коммуникационным модулем конфигурация системы выполняется путем подачи питания и установки модулей ввода/вывода. Они имеют возможность горячей замены и являются настоящими "plug and run". Когда модуль ввода/вывода подключается к любой позиции магистрали, модуль связи автоматически распознает, что он добавлен в систему, регистрирует его в записи конфигурации системы и делает его немедленно доступным в программном обеспечении хоста для использования в приложениях сбора данных и управления, тестирования и измерения. Аналогично, когда модуль удаляется из любой магистральной позиции, модуль связи распознает, что он был отсоединен, удаляет его из системной конфигурации и отключает в программном обеспечении.
