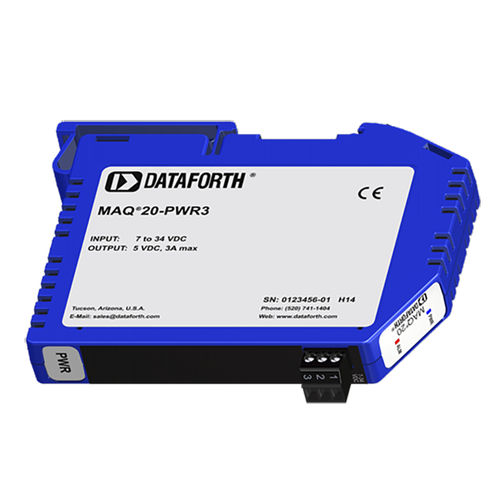

Модуль питания вход/выход режим повышения уровня зарядки MAQ20-PWR3

многоканальный

Система MAQ20 состоит из устанавливаемых на DIN-рейку программируемых многоканальных модулей ввода-вывода с функцией формирования сигнала и коммуникационных модулей. Питание системы подключается к коммуникационному модулю, который, в свою очередь, питает модули ввода/вывода. Коммуникационные модули обеспечивают питание 5 В постоянного тока при токе до 3 А через системную магистраль, что более чем достаточно для большинства типичных систем (стандартные модули ввода потребляют 150 мВт). Однако некоторые модели модулей ввода/вывода MAQ20 подают значительное количество энергии на полевые устройства ввода/вывода, и при использовании многих из них в одной системе требования к питанию могут превышать выходную мощность модуля связи. Чтобы удовлетворить эти потребности в высокой мощности, один или несколько модулей питания MAQ20 Load Share Power Supply (MAQ20-PWR3) могут быть установлены в любой слот модуля ввода/вывода на одной магистрали для обеспечения необходимой дополнительной мощности. Модуль Load Share Power Supply предлагает значительные системные преимущества по сравнению с конкурентами. Он содержит усовершенствованную схему, которая активно разделяет нагрузку на модуль ввода/вывода в равной степени с модулем связи MAQ20 и другими модулями питания Load Share Power Supply. Dataforth разработала схемы поглощения обратной мощности, перегрузки и переходных процессов в модулях питания Load Share Power Supply и Communications, чтобы обеспечить защиту системы в условиях сбоев. Кроме того, это модуль с возможностью горячей замены. Хотя его основная функция - подача дополнительного питания в систему, в которой модули ввода/вывода требуют больше мощности, чем может обеспечить модуль связи, модуль Load Share Power Supply также может использоваться для обеспечения резервного питания нагрузок менее 3 А (15 Вт), повышая надежность системы.
