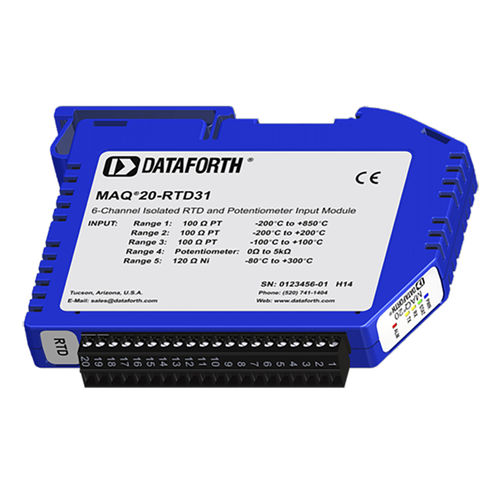

Модуль обработки сигналов аналоговые входы MAQ20-RTD31

для RTDдля потенциометрана DIN-рейке

Предлагаются два модуля ввода сопротивления MAQ20. Один подключается к 3-проводным датчикам и имеет 6 каналов ввода; другой подключается к 4-проводным датчикам и имеет 5 каналов ввода. Трехпроводной модуль подключается к 3 типам датчиков: 100Ù Pt и 120Ù Ni RTDs, а также потенциометрами; 4-проводной модуль подключается к 100Ù Pt и 120Ù Ni RTDs. Прецизионные источники тока малой силы используются для минимизации саморазогрева датчика и устранения ошибок сопротивления выводов при использовании 3-проводных датчиков. Все каналы индивидуально настраиваются для датчика, диапазона, аварийных сигналов и усреднения, чтобы соответствовать самым требовательным приложениям. Сигналы тревоги High, Low, High-High и Low-Low обеспечивают важные функции мониторинга и предупреждения для обеспечения оптимального течения процесса и отказоустойчивости приложений. Аппаратная фильтрация низких частот в каждом канале обеспечивает отклонение сетевых частот 50 и 60 Гц. Подключения полевых входов/выходов осуществляются через съемный клеммный блок с позициями, предназначенными для подключения экранов проводки. Изоляция между входом и шиной составляет надежные 1500 В рм, а каждый отдельный канал защищен от непрерывной перегрузки до 240 В рм на случай непреднамеренных ошибок при подключении. Перегруженные каналы не оказывают негативного влияния на другие каналы модуля, что сохраняет целостность данных.
