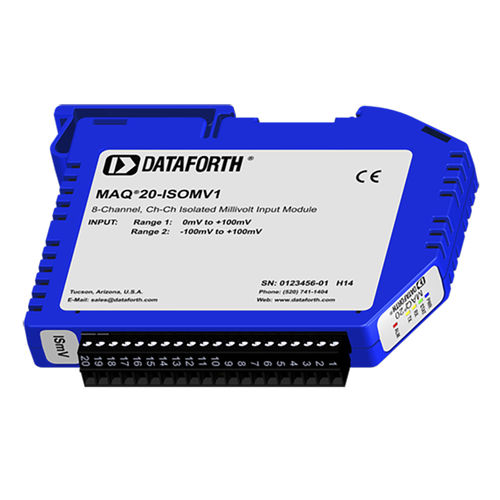

Модуль обработки сигналов аналоговые входы NAQ20-ISOMV1

напряженияна DIN-рейкеизолированный

Модули ввода напряжения MAQ20-ISOMV и MAQ20-ISOV и модуль ввода тока MAQ20-ISOI предлагают 8 изолированных входных каналов с несколькими диапазонами сигналов и высоким разрешением преобразования для точного измерения широкого диапазона аналоговых сигналов напряжения и тока. Все каналы индивидуально настраиваются по диапазону, пределам сигнализации, усреднению и высокоскоростному пакетному сканированию для соответствия самым требовательным приложениям. Сигналы тревоги High, Low, High-High и Low-Low обеспечивают важные функции мониторинга и предупреждения для обеспечения оптимального протекания процесса и отказоустойчивости приложений. Полоса пропускания сигнала составляет 1 кГц для входа напряжения и 1 кГц для входа тока. Режим серийного сканирования позволяет одновременно захватывать до 5 кС/с на канал. Подключения полевых входов/выходов осуществляются через съемный клеммный блок с четырьмя позициями для подключения кабельных экранов. Изоляция между входом и шиной составляет надежные 1500 В рм, а каждый отдельный канал защищен от непрерывной перегрузки до 240 В рм на случай непреднамеренных ошибок при подключении. Кроме того, модули MAQ20-ISOMV, -ISOV и -ISOI имеют непрерывную межканальную изоляцию 300 Врмз. Перегруженные каналы не оказывают негативного влияния на другие каналы модуля, что позволяет сохранить целостность данных. Диапазоны сигналов для модулей ввода напряжения составляют от ±100 мВ до ±10 В, а для модуля ввода тока - от 0 до 20 мА.
