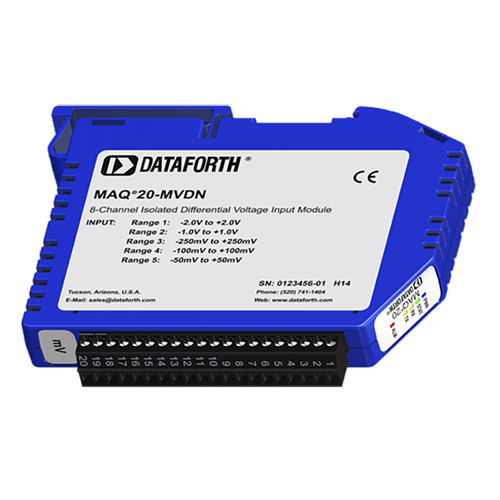

Модуль обработки сигналов аналоговые входы MAQ20-MVDN

напряженияна DIN-рейкев mV

Модули аналогового ввода напряжения и тока MAQ20 подключаются к широкому спектру вольтовых, милливольтовых и миллиамперных датчиков и оборудования, используемого в промышленных и контрольно-измерительных приложениях. Они предлагают 8-канальный дифференциальный вход или 16-канальный односторонний вход для точного измерения сигналов напряжения и тока. Все каналы имеют индивидуальную конфигурацию диапазона, пределов сигнализации и усреднения для самых требовательных приложений. Сигналы тревоги High, Low, High-High и Low-Low обеспечивают важные функции мониторинга и предупреждения для обеспечения оптимального течения процесса и отказоустойчивой работы. Аппаратная фильтрация низких частот в каждом канале обеспечивает отклонение сетевых частот 50 и 60 Гц. Подключения полевых входов/выходов осуществляются через съемный клеммный блок с четырьмя позициями, предназначенными для подключения экранов проводки. Изоляция между входом и шиной составляет надежные 1500 В рм, а каждый отдельный канал защищен от непрерывной перегрузки до 240 В рм на случай непреднамеренных ошибок при подключении. Перегруженные каналы не оказывают негативного влияния на другие каналы модуля, сохраняя тем самым целостность данных. Каналы в модуле могут быть выборочно включены для сканирования. По умолчанию все каналы включены; однако неиспользуемые каналы можно отключить, чтобы увеличить частоту дискретизации включенных каналов. Диапазоны входных сигналов можно выбирать для каждого канала. Модули MAQ20-MVDN, -VDN и -VSN имеют пять выбираемых пользователем входных диапазонов; модули MAQ20- IDN и -ISN - два. Допускается превышение и занижение диапазона до 2% от указанных входных значений, точность гарантируется с точностью ±f.s.
