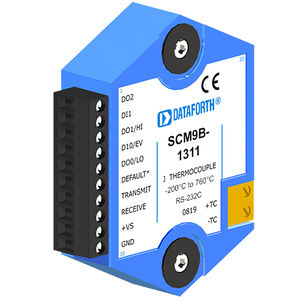

Модуль обработки сигналов от датчика до ПК SCM9B-13xx Series

входнойдля термопары

Модули SCM9B-1000/2000 Sensor-to-Computer представляют собой семейство комплексных решений, предназначенных для систем сбора данных на базе персональных компьютеров и другого процессорного оборудования со стандартными последовательными портами ввода/вывода. Модули преобразуют аналоговые входные сигналы в инженерные единицы и передают в формате ASCII на любой хост со стандартными портами RS-485 или RS-232C. Эти модули могут измерять температуру, давление, напряжение, ток и различные типы цифровых сигналов. Модули обеспечивают прямое подключение к широкому спектру датчиков и выполняют все операции по формированию сигнала, масштабированию, линеаризации и преобразованию в инженерные единицы. Каждый модуль также предоставляет цифровые линии ввода/вывода для управления устройствами с помощью твердотельных реле или сигналов TTL. Эти цифровые линии ввода/вывода, а также встроенная возможность установки пределов обеспечивают сигнальные и управляющие выходы. В модулях отсутствуют настраиваемые горшки или переключатели. Такие характеристики, как адрес, скорость передачи данных, четность, аварийные сигналы, эхо и т. д., выбираются с помощью простых команд через коммуникационный порт, не требуя доступа к модулю. Выбранные параметры хранятся в энергонезависимой памяти EEPROM, которая сохраняет данные даже после отключения питания. Серия 2000 представляет собой усовершенствованную версию интерфейсов датчиков серии 1000. Серия 2000 позволяет пользователю масштабировать выходные данные в любых необходимых инженерных единицах. В 2000-й серии также предусмотрена возможность программирования нелинейных передаточных функций. Эта функция может быть использована для линеаризации нестандартных датчиков или для получения выходных данных в инженерных единицах, которые являются нелинейными функциями входного сигнала.
