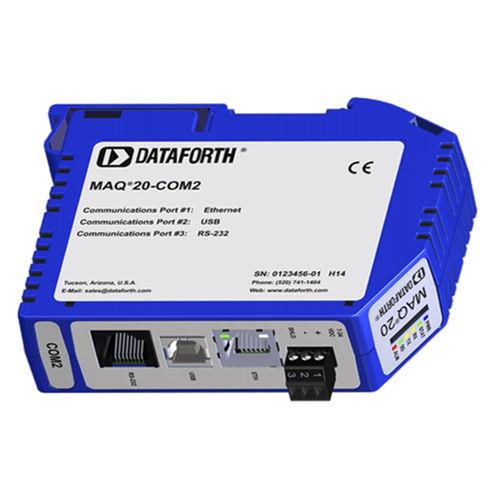

Коммуникационный модуль Ethernet MAQ20-COM2

USBRS-232ModBUS RTU

Модуль связи MAQ20 предлагается в двух моделях и обеспечивает связь между главным компьютером и системой сбора данных MAQ®20. MAQ20-COM4 осуществляет связь через Ethernet, USB или RS-485; MAQ20- COM2 - через Ethernet, USB или RS-232. Связь через Ethernet использует протокол Modbus TCP, а связь через USB основана на протоколе Modbus RTU, который также используют RS-485 и RS-232. Последовательная связь по RS-485 может быть как 2-, так и 4-проводной. При использовании интерфейса Ethernet поддерживается до четырех одновременных сокетов, каждый из которых может обрабатывать до четырех одновременных транзакций Modbus TCP. Последовательная связь по RS-232 или RS-485 может осуществляться со скоростью передачи данных до 921,6 кбит/с. Очень полезной особенностью системы MAQ20 является возможность локального сохранения полученных данных для последующего анализа. Это обеспечивается легкодоступной и съемной картой памяти micro-SD объемом 4 Гб, которая находится в модуле MAQ20-COMx и может использоваться для регистрации данных, полученных со всех входных модулей. Каждый модуль MAQ20-COMx может подключаться к 24 модулям ввода/вывода в любой комбинации, что обеспечивает большое количество каналов и высокую гибкость в конфигурации системы. Для питания системы к коммуникационному модулю подключается источник питания 7-34 В постоянного тока. Регулируемые и защищенные источники питания внутри модуля обеспечивают питание внутренних цепей и всех модулей ввода/вывода в системе. Если в системе используется много мощных модулей ввода/вывода, модули повышающего питания MAQ20-PWR3 с распределением нагрузки могут быть установлены в стандартные слоты модулей ввода/вывода для обеспечения необходимой дополнительной мощности.
