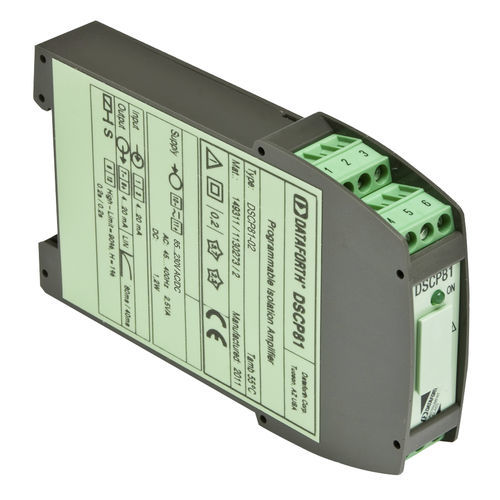

Входной модуль обработки сигналов DSCP81-02

напряжениятокаизолированный

Каждый изолированный кондиционер сигналов DSCP81 предназначен для измерения напряжений до ±1000 В постоянного тока и токов до ±100 мА. Тип входа, диапазон измерений и другие характеристики настраиваются программно. Для программирования DSCP81 требуется ПК с последовательным портом RS-232C, интерфейсные кабели DSCX-787 и DSCX-587, а также программное обеспечение DSCX-557. DSCP81 может подключаться к входу по току или напряжению и обеспечивать выход по току или напряжению. Характеристики входного фильтра, диапазоны входного и выходного сигналов, линеаризация входного сигнала, инверсия сигнала и дополнительный выход сигнального реле настраиваются пользователем программно. Входной сигнал может быть линеаризован с использованием до 50 точек интерполяции. В качестве опции пользователь может указать все настраиваемые параметры и запросить заводскую конфигурацию. Доступны две модели с широким диапазоном подключения питания: от 24 до 60 В постоянного тока/переменного тока и от 85 до 230 В постоянного тока/переменного тока. Программное обеспечение конфигурации DSCX-557 позволяет запрашивать, распечатывать и сохранять настройки конфигурации, отображать входное значение измерения и точки таблицы интерполяции.
