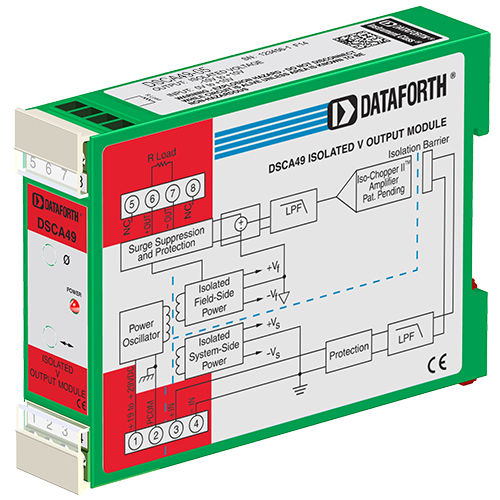

Выходной модуль обработки сигналов DSCA49-05

напряженияизолированныйна DIN-рейке

Каждый модуль вывода напряжения DSCA49 обеспечивает один канал аналогового выхода. Входной сигнал буферизируется, изолируется, фильтруется и преобразуется в выходное напряжение. Фильтрация сигнала осуществляется с помощью пятиполюсного фильтра, который обеспечивает ослабление на 100 дБ на декаду выше 1 кГц. Сглаживающий полюс расположен на системной стороне изолирующего барьера, а остальные четыре полюса - на полевой стороне. После начальной фильтрации со стороны системы входной сигнал измельчается фирменной схемой чоппера. Изоляция обеспечивается трансформаторной связью, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. Специальные выходные цепи обеспечивают защиту от случайного подключения напряжения сети до 240 В переменного тока и от переходных процессов, как определено в ANSI/IEEE C37.90.1. Защитные цепи также присутствуют на входных клеммах сигнала и питания для защиты от переходных процессов и реверса питания. Сигнальные и силовые линии закреплены на модуле с помощью винтовых клемм, которые находятся в сменных клеммных блоках для облегчения сборки и реконфигурации системы.
