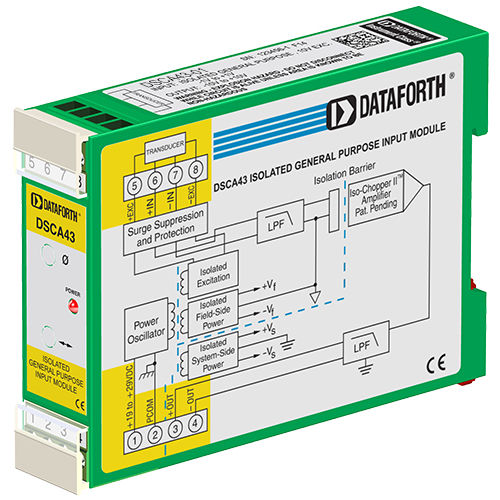

Входной модуль обработки сигналов DSCA43-01

изолированныйна DIN-рейкес возбуждением постоянного тока

Каждый модуль ввода общего назначения DSCA43 обеспечивает один канал входного сигнала датчика, который фильтруется, изолируется, усиливается и преобразуется в выходное напряжение высокого уровня. Фильтрация сигнала осуществляется с помощью пятиполюсного фильтра, оптимизированного для ступенчатой характеристики. Сглаживающий полюс расположен на полевой стороне изолирующего барьера, а остальные четыре полюса - на системной стороне. После первоначальной фильтрации со стороны поля входной сигнал измельчается с помощью фирменной схемы чоппера. Изоляция обеспечивается трансформаторной связью, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. Возбуждение преобразователя обеспечивается от модуля стабильным источником 10 В. Этот источник полностью изолирован, что позволяет входам усилителя работать в полном диапазоне напряжения возбуждения. Эта особенность позволяет подключать модуль к широкому спектру датчиков, требующих возбуждения. Выход модуля - напряжение или ток. Для моделей с токовым выходом на клемме 3 (+OUT) имеется специальная петля питания, а возврат петли расположен на клемме 4 (-OUT). Нагрузка со стороны системы может быть как плавающей, так и заземленной.
