Модуль обработки сигналов аналоговые входы DSCA40-01

напряженияизолированныйна DIN-рейке

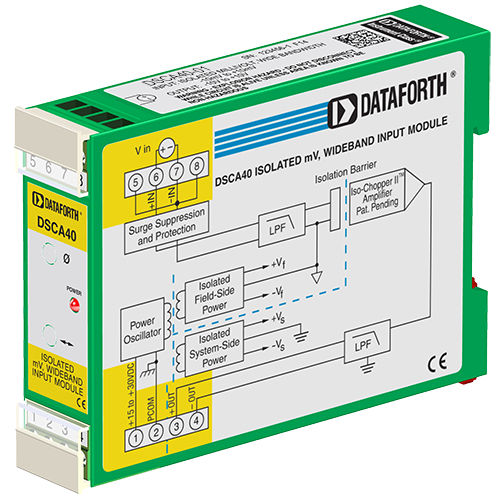

Каждый модуль ввода напряжения DSCA40/41 обеспечивает один канал аналогового входа, который фильтруется, изолируется, усиливается и преобразуется в выходное напряжение высокого уровня. Фильтрация сигнала осуществляется с помощью пятиполюсного фильтра. Сглаживающий полюс расположен на полевой стороне изолирующего барьера, а остальные четыре полюса - на системной стороне. После первоначальной фильтрации со стороны поля входной сигнал измельчается с помощью фирменной схемы чоппера. Изоляция обеспечивается трансформаторной связью, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. Выходной сигнал модуля - напряжение или ток. Для моделей с токовым выходом на клемме 3 (+OUT) имеется специальная петля питания, а возврат петли расположен на клемме 4 (-OUT). Нагрузка со стороны системы может быть плавающей или заземленной. Специальные входные цепи обеспечивают защиту от случайного подключения сетевого напряжения до 240 В переменного тока и от переходных процессов, как определено в ANSI/ IEEE C37.90.1. Защитные цепи также присутствуют на выходных клеммах сигнала и входных клеммах питания для защиты от переходных процессов и реверса питания. Сигнальные и силовые линии закреплены на модуле с помощью винтовых клемм, которые находятся в сменных клеммных блоках для облегчения сборки и реконфигурации системы.
