Входной модуль обработки сигналов DSCA37B-07

для термопарыизолированныйна DIN-рейке

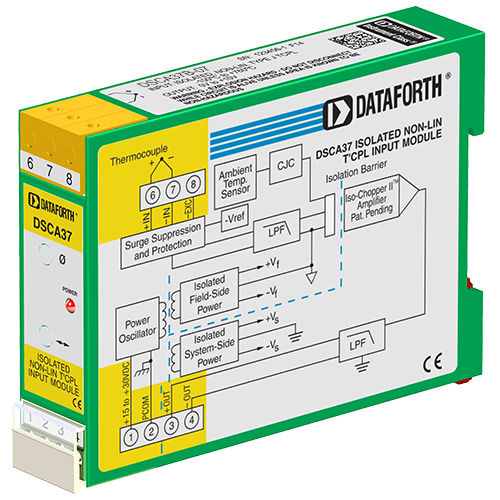

Каждый модуль нелинейного ввода термопары DSCA37 обеспечивает один канал ввода термопары, который фильтруется, изолируется, усиливается и преобразуется в выходное напряжение высокого уровня. Фильтрация сигнала осуществляется с помощью пятиполюсного фильтра, который обеспечивает 85 дБ подавления нормального режима на частоте 60 Гц и 80 дБ на частоте 50 Гц. Сглаживающий полюс расположен на стороне поля изолирующего барьера, а остальные четыре полюса - на стороне системы. После начальной фильтрации со стороны поля входной сигнал измельчается фирменной схемой чоппера. Изоляция обеспечивается трансформаторной муфтой, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. DSCA37 может работать с восемью стандартными типами термопар: J, K, T, E, R, S, B и N. Каждый модуль имеет компенсацию холодного спая для коррекции паразитных термопар, образованных проводом термопары и входными винтовыми клеммами на модуле. Обнаружение разомкнутой термопары в верхнем масштабе обеспечивается внутренней схемой. Индикация понижения шкалы может быть реализована путем установки резистора 47 МОм, ±20%, между винтовыми клеммами 6 и 8 на входной клеммной колодке.
