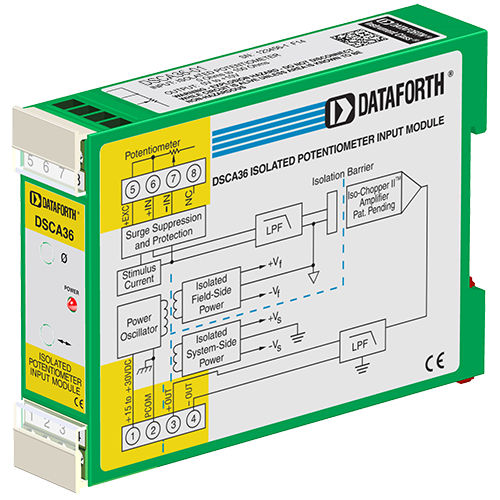

Входной модуль обработки сигналов DSCA36-01

для потенциометраизолированныйна DIN-рейке

Каждый модуль потенциометрического входа DSCA36 обеспечивает один канал потенциометрического входа, который фильтруется, изолируется, усиливается и преобразуется в выходное напряжение высокого уровня. Фильтрация сигнала осуществляется с помощью пятиполюсного фильтра, который обеспечивает 85 дБ подавления нормального режима на частоте 60 Гц и 80 дБ на частоте 50 Гц. Сглаживающий полюс расположен на стороне поля изолирующего барьера, а остальные четыре полюса - на стороне системы. После начальной фильтрации со стороны поля входной сигнал измельчается фирменной схемой чоппера. Изоляция обеспечивается трансформаторной муфтой, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. Возбуждение потенциометра осуществляется от модуля с помощью прецизионного источника тока. Компенсация наводок достигается за счет согласования двух токовых путей, что нивелирует влияние сопротивления наводок. Ток возбуждения мал (около 0,25 мА), что минимизирует саморазогрев датчика. Выходной сигнал модуля - напряжение или ток. Для моделей с токовым выходом на клемме 3 (+OUT) имеется специальная петля питания, а возврат петли расположен на клемме 4 (-OUT). Нагрузка со стороны системы может быть как плавающей, так и заземленной. Специальные входные цепи обеспечивают защиту от случайного подключения сетевого напряжения до 240 В переменного тока и от переходных процессов, как определено в ANSI/ IEEE C37.90.1. Защитные цепи также присутствуют на выходных клеммах сигнала и входных клеммах питания для защиты от переходных процессов и реверса питания. Сигнальные и силовые линии закреплены на модуле с помощью винтовых клемм, которые находятся в сменных клеммных блоках для облегчения сборки и реконфигурации системы.
