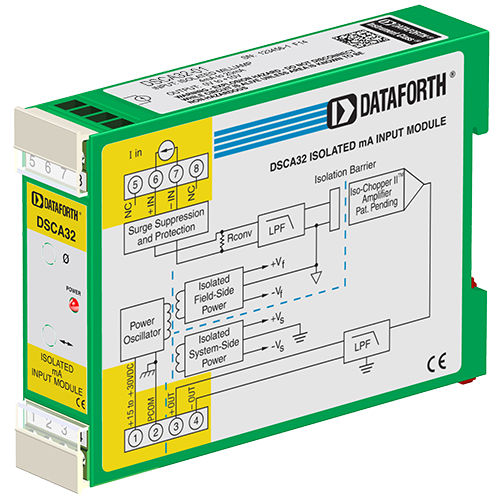

Модуль обработки сигналов аналоговые входы DSCA32-01

токаизолированныйна DIN-рейке

Каждый модуль токового ввода DSCA32 обеспечивает один канал аналогового входа, который фильтруется, изолируется, усиливается и преобразуется в выходное напряжение высокого уровня. Фильтрация сигнала осуществляется с помощью пятиполюсного фильтра, оптимизированного для ступенчатой характеристики. Сглаживающий полюс расположен на полевой стороне изолирующего барьера, а остальные четыре полюса - на системной стороне. После первоначальной фильтрации со стороны поля входной сигнал измельчается фирменной схемой чоппера. Изоляция обеспечивается трансформаторной связью, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. Выходной сигнал модуля - напряжение или ток. Для моделей с токовым выходом на клемме 3 (+OUT) имеется специальная петля питания, а возврат петли расположен на клемме 4 (-OUT). Нагрузка со стороны системы может быть плавающей или заземленной. Специальные входные цепи обеспечивают защиту от случайного подключения сетевого напряжения до 240 В переменного тока и от переходных процессов, как определено в ANSI/IEEE C37.90.1. Защитные цепи также присутствуют на выходных клеммах сигнала и входных клеммах питания для защиты от переходных процессов и реверса питания. Сигнальные и силовые линии закреплены на модуле с помощью винтовых клемм, которые находятся в сменных клеммных блоках для облегчения сборки и реконфигурации системы. Модули обладают отличной стабильностью во времени и не требуют повторной калибровки, однако настройки нуля и диапазона регулируются в пределах ±5% для ситуаций, когда требуется точная настройка. Регулировки осуществляются с помощью потенциометров, расположенных под наклейкой на передней панели, и являются неинтерактивными для простоты использования.
