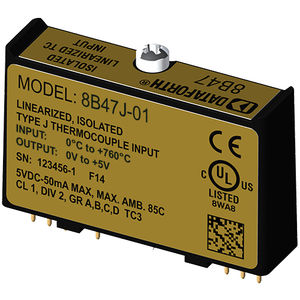

Входной модуль обработки сигналов 8B47x-xx Series

для термопарылинеаризированный

модули 8B - это оптимальное решение для мониторинга сигналов реального процесса и подачи сигналов высокого уровня в систему сбора данных. Каждый модуль 8B47 изолирует, фильтрует, усиливает и линеаризует один канал входного сигнала температуры от термопары и обеспечивает аналоговый выходной сигнал напряжения. Линеаризация осуществляется с помощью кусочно-линейной аппроксимации с четырьмя точками разрыва. Модуль 8B47 может подключаться к стандартным промышленным термопарам типов J, K и T и имеет выходной сигнал от 0 до +5 В. Каждый модуль имеет компенсацию холодного спая для коррекции паразитных термопар, образованных проводом термопары и винтовыми клеммами на монтажной панели. Увеличение масштаба обнаружения открытой термопары обеспечивается внутренним подтягивающим резистором. Фильтрация сигнала осуществляется с помощью 3-полюсного фильтра, оптимизированного по времени и частотной характеристике, который обеспечивает 70 дБ отклонения в нормальном режиме на частоте 60 Гц. Один полюс этого фильтра находится на полевой стороне изолирующего барьера для сглаживания, а два других - на системной стороне. Специальная входная цепь на модуле 8B47 обеспечивает защиту от случайного подключения сетевых напряжений до 240 В переменного тока. Зажимные цепи на клеммах ввода/вывода и питания защищают от вредных переходных процессов. Модули предназначены для установки во взрывоопасных зонах класса I, Division 2 и обладают высоким уровнем устойчивости к шумам окружающей среды.
