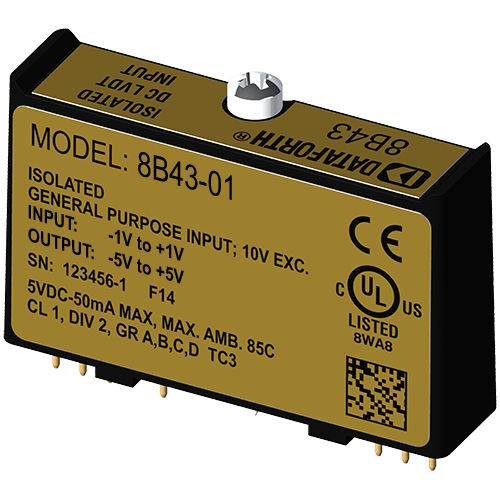

Входной модуль обработки сигналов 8B43-01

LVDT тип DC

модули 8B - это оптимальное решение для мониторинга сигналов реального процесса и подачи сигналов высокого уровня в систему сбора данных. Каждый модуль 8B43 изолирует, фильтрует и усиливает входной сигнал напряжения и обеспечивает аналоговый выходной сигнал напряжения. Модуль 8B43 может подключаться к преобразователям, работающим при напряжении возбуждения 10 В и токе возбуждения до 30 мА. Фильтрация сигнала осуществляется с помощью 5-полюсного фильтра, оптимизированного по времени и частотной характеристике, который обеспечивает 100 дБ на декаду отклонения в нормальном режиме выше 1 кГц. Один полюс этого фильтра находится на полевой стороне изолирующего барьера для сглаживания, а остальные четыре - на системной стороне. Специальная входная цепь на модулях 8B43 обеспечивает защиту от случайного подключения сетевых напряжений до 240 В переменного тока. Зажимные цепи на клеммах ввода/вывода и питания защищают от вредных переходных процессов. Изоляция обеспечивается трансформаторной связью для подавления скачков или перенапряжений общего режима. Питание модуля осуществляется от +5 В постоянного тока, ±5%. Модули предназначены для установки во взрывоопасных зонах класса I, Division 2 и имеют высокий уровень устойчивости к шумам окружающей среды.
