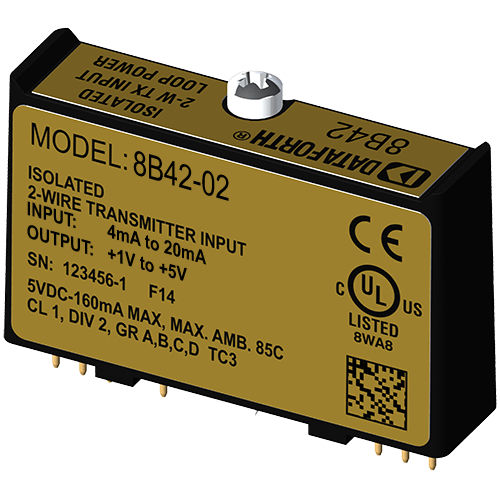

Входной модуль обработки сигналов 8B42-02

токадля датчика2 провода

модули 8B - это оптимальное решение для мониторинга сигналов реального процесса и подачи сигналов высокого уровня в систему сбора данных. Каждый модуль 8B42 подает питание на датчик тока, затем изолирует, фильтрует и усиливает результирующий входной сигнал тока процесса и обеспечивает аналоговый выходной сигнал напряжения. Преобразование тока в напряжение выполняется внутри модуля для обеспечения высокой точности. Фильтрация сигнала осуществляется с помощью 3-полюсного фильтра, оптимизированного по времени и частотной характеристике, который обеспечивает 60 дБ на декаду подавления нормального режима выше 100 Гц. Специальная входная цепь модуля 8B42 обеспечивает защиту от случайного подключения сетевых напряжений до 40 В переменного тока. Цепи зажима на клеммах ввода/вывода и питания защищают от вредных переходных процессов. Изоляция обеспечивается трансформаторной связью для подавления передачи силовых импульсов или скачков напряжения. Питание модуля осуществляется от +5 В постоянного тока, ±5%. Модули предназначены для установки во взрывоопасных зонах класса I, Division 2 и имеют высокий уровень устойчивости к шумам окружающей среды.
