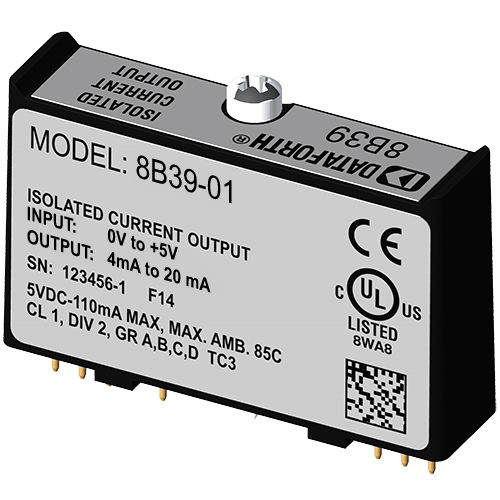

Выходной модуль обработки сигналов 8B39-01

тока

модули 8B - это оптимальное решение для мониторинга сигналов реального процесса и подачи сигналов высокого уровня в систему сбора данных. Каждый модуль 8B39 принимает входной сигнал от неизолированного источника, затем изолирует, фильтрует и преобразует сигнал в аналоговый выходной сигнал тока процесса. Фильтрация сигнала осуществляется с помощью 3-полюсного фильтра, оптимизированного по времени и частотной характеристике, который обеспечивает 60 дБ на декаду отклонения в нормальном режиме выше 100 Гц. Один полюс этого фильтра находится на стороне системы, а два других - на стороне изолированного поля. Специальная выходная цепь в модуле 8B39 обеспечивает защиту от случайного подключения сетевых напряжений до 40 В переменного тока. Зажимные цепи на клеммах ввода/вывода и питания защищают от вредных переходных процессов. Модули предназначены для установки во взрывоопасных зонах класса I, Division 2 и имеют высокий уровень устойчивости к шумам окружающей среды.
