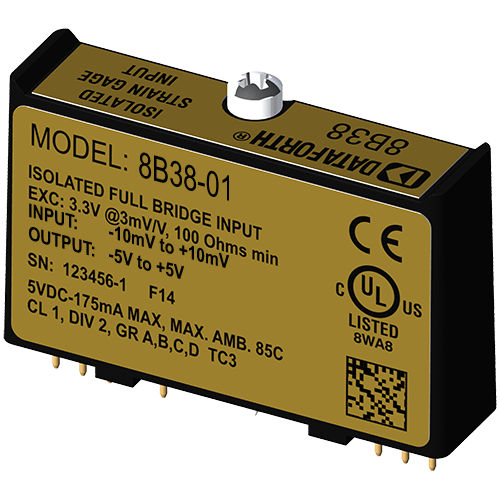

Входной модуль обработки сигналов 8B38-01

для тензометра

модули 8B - это оптимальное решение для мониторинга сигналов реального процесса и подачи сигналов высокого уровня в систему сбора данных. Каждый модуль 8B38 изолирует, фильтрует и усиливает входной сигнал полномостового тензодатчика и обеспечивает аналоговый выходной сигнал напряжения. Модуль 8B38 может подключаться к датчикам с номинальным сопротивлением от 100Ω до 2kΩ. Возбуждение моста осуществляется от модуля с помощью стабильного источника 10,00 В или 3,33 В. Стандартные значения полномасштабной чувствительности составляют 2 мВ/В и 3 мВ/В. Фильтрация сигнала осуществляется с помощью 5-полюсного фильтра, оптимизированного по времени и частотной характеристике, который обеспечивает 100 дБ на декаду подавления нормального режима выше частоты среза фильтра. Один полюс этого фильтра находится на полевой стороне изолирующего барьера для сглаживания, а остальные четыре - на системной стороне. Специальная входная цепь на модуле 8B38 обеспечивает защиту от случайного подключения сетевых напряжений до 240 В переменного тока. Зажимные цепи на клеммах ввода/вывода и питания защищают от вредных переходных процессов. Изоляция обеспечивается трансформаторной связью для подавления скачков или перенапряжений общего режима. Питание модуля осуществляется от +5 В постоянного тока, ±5%. Модули предназначены для установки во взрывоопасных зонах класса I, Division 2 и имеют высокий уровень устойчивости к шумам окружающей среды.
