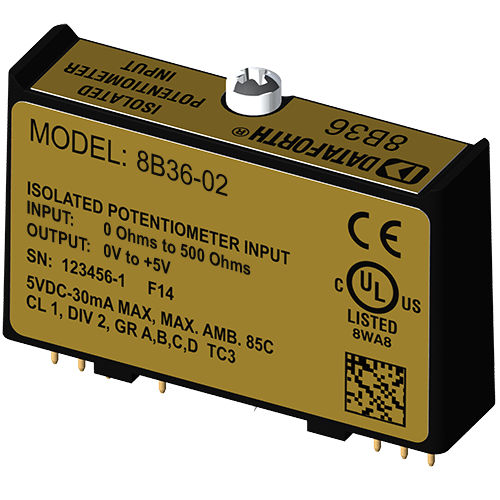

Входной модуль обработки сигналов 8B36-02

для потенциометра

модули 8B - это оптимальное решение для мониторинга сигналов реального процесса и подачи сигналов высокого уровня в систему сбора данных. Каждый модуль ввода 8B36 изолирует, фильтрует и усиливает один канал входного сигнала потенциометра и обеспечивает аналоговый выходной сигнал напряжения. Возбуждение потенциометра обеспечивается с помощью двух согласованных источников тока. При использовании трехпроводного соединения этот метод позволяет протекать одинаковым токам через выводы датчика, отменяя влияние сопротивления выводов. Токи возбуждения малы (равны или менее 0,25 мА), что минимизирует саморазогрев потенциометра. Фильтрация сигнала осуществляется с помощью 3-полюсного фильтра, оптимизированного по времени и частотной характеристике, который обеспечивает 70 дБ подавления нормального режима на частоте 60 Гц. Один полюс этого фильтра находится на полевой стороне изолирующего барьера для сглаживания, а два других - на системной стороне. Специальная входная цепь на модуле 8B36 обеспечивает защиту от случайного подключения сетевых напряжений до 240 В переменного тока. Зажимные цепи на клеммах ввода/вывода и питания защищают от вредных переходных процессов. Модули предназначены для установки во взрывоопасных зонах класса I, Division 2 и обладают высоким уровнем устойчивости к шумам окружающей среды.
