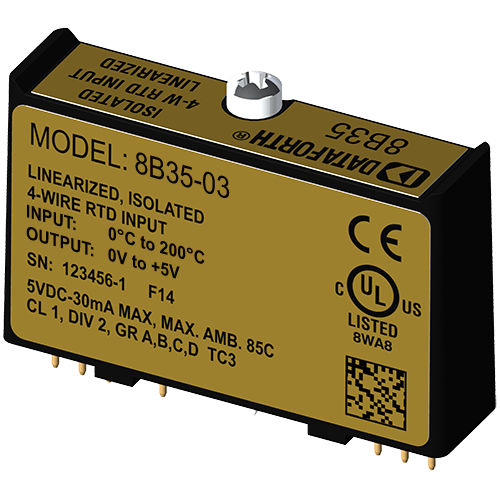

Входной модуль обработки сигналов 8B35-03

для RTD4 проводалинеаризированный

модули 8B - это оптимальное решение для мониторинга сигналов реального процесса и подачи сигналов высокого уровня в систему сбора данных. Каждый модуль ввода 8B35 изолирует, фильтрует, усиливает и линеаризует один канал входного сигнала температуры от RTD и обеспечивает аналоговый выходной сигнал напряжения. Возбуждение ТДС осуществляется от модуля с помощью прецизионного источника тока. Ток возбуждения не протекает в проводах входного сигнала, что позволяет проводить измерения RTD независимо от сопротивления проводов. Токи возбуждения малы (0,25 мА), что минимизирует саморазогрев ТДС. Фильтрация сигнала осуществляется с помощью 3-полюсного фильтра, оптимизированного по временной и частотной характеристике, который обеспечивает 70 дБ подавления нормального режима на частоте 60 Гц. Один полюс этого фильтра находится на полевой стороне изолирующего барьера для сглаживания, а два других - на системной стороне. Специальная входная цепь на модуле 8B35 обеспечивает защиту от случайного подключения сетевых напряжений до 240 В переменного тока. Зажимные цепи на клеммах ввода/вывода и питания защищают от вредных переходных процессов. Модули предназначены для установки во взрывоопасных зонах класса I, Division 2 и обладают высоким уровнем устойчивости к шумам окружающей среды.
