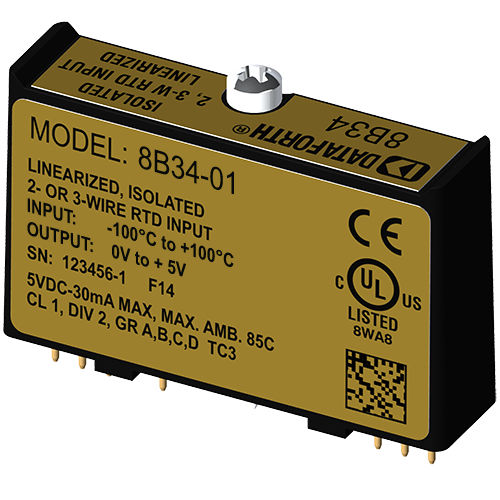

Модуль обработки сигналов для RTD 8B34-01

2 провода3 проводалинеаризированный

модули 8B - это оптимальное решение для мониторинга сигналов реального процесса и подачи сигналов высокого уровня в систему сбора данных. Каждый модуль ввода 8B34 изолирует, фильтрует, усиливает и линеаризует один канал входного сигнала температуры от RTD и обеспечивает аналоговый выходной сигнал напряжения. Возбуждение ТДС осуществляется от модуля с помощью двух согласованных источников тока. При использовании трехпроводного соединения этот метод позволяет протекать одинаковым токам через выводы датчика, отменяя влияние сопротивления выводов. Токи возбуждения малы (0,25 мА), что минимизирует саморазогрев ТДС. Фильтрация сигнала осуществляется с помощью 3-полюсного фильтра, оптимизированного по времени и частотной характеристике, который обеспечивает 70 дБ подавления нормального режима при частоте 60 Гц. Один полюс этого фильтра находится на полевой стороне изолирующего барьера для сглаживания, а два других - на системной стороне. Специальная входная цепь на модуле 8B34 обеспечивает защиту от случайного подключения сетевых напряжений до 240 В переменного тока. Зажимные цепи на клеммах ввода/вывода и питания защищают от вредных переходных процессов. Модули предназначены для установки во взрывоопасных зонах класса I, Division 2 и обладают высоким уровнем устойчивости к шумам окружающей среды.
