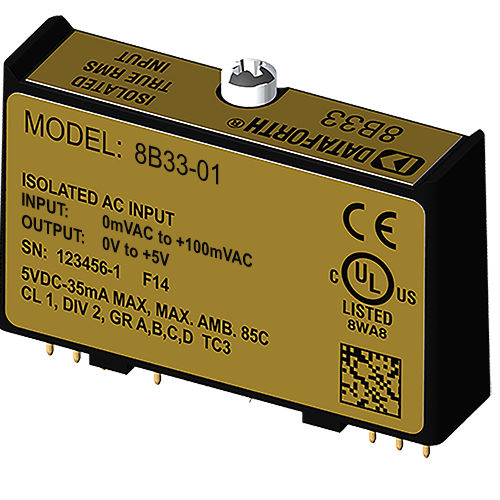

Входной модуль True RMS 8B33-01

изолированный

Каждый модуль ввода 8B33 True RMS обеспечивает один канал ввода переменного тока, который преобразуется в значение постоянного тока True RMS, фильтруется, изолируется, усиливается и преобразуется в стандартное выходное напряжение процесса (см. блок-схему). Входной сигнал напряжения или тока поля обрабатывается через предварительный усилитель и среднеквадратичный преобразователь на стороне поля изолирующего барьера. Затем преобразованный сигнал постоянного тока измельчается запатентованной схемой измельчителя и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Схема на стороне компьютера восстанавливает, фильтрует и преобразует сигнал в стандартный промышленный выходной сигнал от 0 до 5 В постоянного тока. Специальные входные цепи обеспечивают защиту от случайного подключения к сети электропитания напряжением до 350 В переменного тока и от переходных процессов, определенных стандартом ANSI/IEEE C37.90.1.
