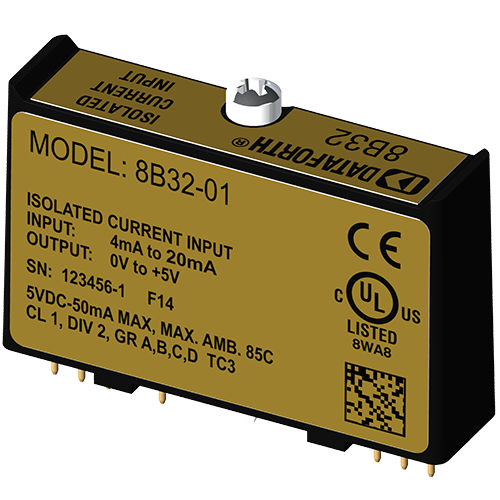

Входной модуль тока 8B32-01

модули 8B - это оптимальное решение для мониторинга сигналов реального процесса и подачи сигналов высокого уровня в систему сбора данных. Каждый модуль 8B32 изолирует, фильтрует и усиливает входной сигнал тока процесса и обеспечивает аналоговый выходной сигнал напряжения. Преобразование тока в напряжение выполняется внутри модуля для обеспечения высокой точности. Фильтрация сигнала осуществляется с помощью 3-полюсного фильтра, оптимизированного по времени и частотной характеристике, который обеспечивает 70 дБ подавления нормального режима при частоте 60 Гц. Один полюс этого фильтра находится на полевой стороне изолирующего барьера для сглаживания, а два других - на системной стороне. Специальная входная цепь на модуле 8B32 обеспечивает защиту от случайного подключения сетевых напряжений до 40 В переменного тока. Зажимные цепи на клеммах ввода/вывода и питания защищают от вредных переходных процессов. Изоляция обеспечивается оптической связью для подавления передачи силовых импульсов или скачков напряжения. Питание модуля осуществляется от +5 В постоянного тока, ±5%.
