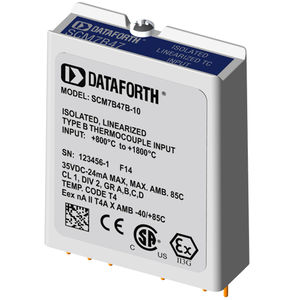

Входной модуль для термопары SCM7B47x-xx Series

изолированный

Модули SCM7B47 принимают одноканальный входной сигнал от термопар типа J, K, T, E, R, S, B или N. Сигнал фильтруется, изолируется, усиливается, линеаризуется и преобразуется в аналоговое напряжение высокого уровня для вывода в систему управления процессом. Линеаризация достигается путем создания нелинейной передаточной функции в самом модуле; см. AN505. Эта нелинейная передаточная функция настраивается на заводе и предназначена для того, чтобы быть равной и противоположной нелинейности термопары. Компенсация холодного спая (CJC) выполняется с помощью термистора NTC (см. раздел "Дополнительные номера деталей SCM7B" для P/N и AN701 для дополнительной информации), установленного снаружи под клеммной колодкой на задней панели. Обнаружение разомкнутой термопары повышается с помощью источника тока 30 нА во входной цепи. В этих модулях используется пятиполюсная фильтрация для максимизации временной и частотной характеристики за счет использования преимуществ характеристик Томсона (Бесселя) и Баттерворта. Один полюс фильтра находится на полевой стороне изолирующего барьера; четыре - на стороне системы управления процессом. После первоначальной фильтрации со стороны поля входной сигнал измельчается с помощью фирменной схемы чоппера и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Затем сигнал реконструируется и фильтруется для вывода в систему управления процессом.
