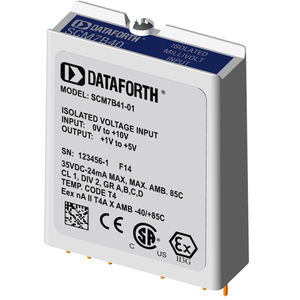

Аналоговый входной модуль SCM7B41-xx Series

напряженияизолированныйширокополосный

Каждый модуль ввода напряжения SCM7B40/41 принимает один канал аналогового входного напряжения, которое фильтруется, изолируется, усиливается и преобразуется в аналоговое напряжение высокого уровня для вывода на систему управления процессом. В этих модулях используется пятиполюсный подход к фильтрации для максимизации временной и частотной характеристики за счет использования преимуществ характеристик Томсона (Бесселя) и Баттерворта. Один полюс фильтра находится на стороне поля изолирующего барьера; четыре - на стороне системы управления процессом. После первоначальной фильтрации со стороны поля входной сигнал измельчается с помощью фирменной схемы чоппера и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Затем сигнал реконструируется и фильтруется для вывода в систему управления процессом. Модули поддерживают широкий диапазон питания 14 - 35 В постоянного тока (номинальное напряжение +24 В постоянного тока). Компактные корпуса (2,13 "x1,705 "x0,605" макс.) экономят место и идеально подходят для приложений с высокой плотностью каналов. Они предназначены для простого монтажа на DIN-рейку с помощью любой из задних панелей "-DIN".
