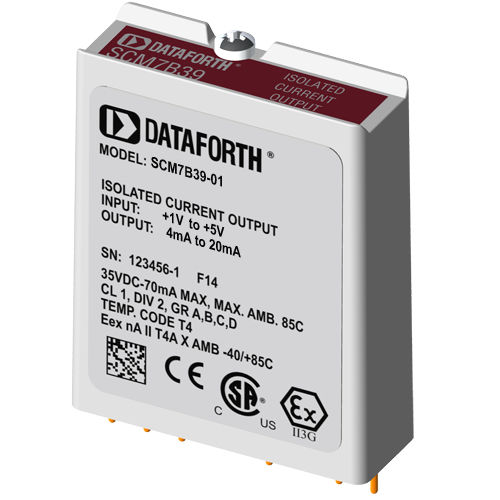

Выходной модуль тока SCM7B39-01

изолированный

Модули тока процесса SCM7B39 принимают сигналы высокого уровня от системы управления процессом и выдают на поле ток от 0 до 20 мА или от 4 до 20 мА. В этих модулях используется пятиполюсная фильтрация для максимизации временной и частотной характеристики за счет использования преимуществ характеристик Томсона (Бесселя) и Баттерворта. Один полюс фильтра находится на стороне системы управления процессом на изолирующем барьере, а остальные четыре полюса - на стороне поля. После первоначальной фильтрации со стороны системы управления процессом сигнал измельчается с помощью фирменной схемы измельчителя и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Затем сигнал реконструируется, фильтруется и преобразуется в ток процесса для вывода на поле. Модули допускают широкий диапазон питания 18 - 35 В постоянного тока (номинальное напряжение +24 В постоянного тока). Их компактные корпуса (2,13 "x1,705 "x0,605" макс.) экономят место и идеально подходят для приложений с высокой плотностью каналов. Они предназначены для простого монтажа на DIN-рейку с помощью любой из задних панелей "-DIN".
