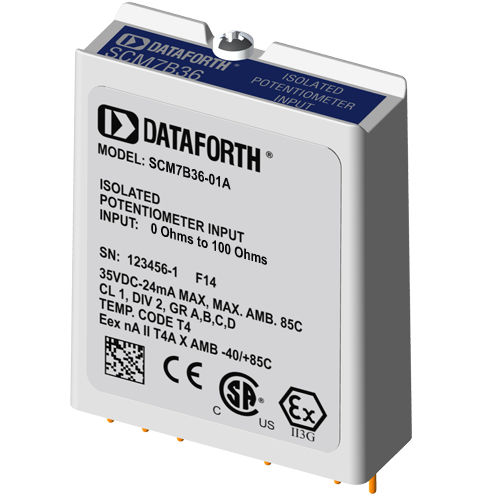

Входной модуль для потенциометра SCM7B36 Series

изолированный

Каждый модуль ввода потенциометра SCM7B36 обеспечивает один канал входа сопротивления, который фильтруется, изолируется, усиливается и преобразуется в аналоговый выход напряжения высокого уровня. Модуль SCM7B36 подключается к скользящим проводам и потенциометрам в двух- или трехпроводной конфигурации и использует пятиполюсную фильтрацию для максимизации временной и частотной характеристики, используя преимущества характеристик Бесселя и Баттерворта. Один полюс фильтра находится на полевой стороне изолирующего барьера; четыре - на стороне системы управления процессом. В конфигурации 3-Wire обеспечивается компенсация сопротивления выводов, если сопротивление вывода "x" близко эквивалентно сопротивлению вывода "+". Внутри модуля погрешность измерения, связанная с сопротивлением выводов, аннулируется. В ответ на возбуждение током низкого уровня и после первоначальной фильтрации со стороны поля входной сигнал измельчается запатентованной схемой измельчения и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Затем сигнал реконструируется и фильтруется для вывода в систему управления процессом.
