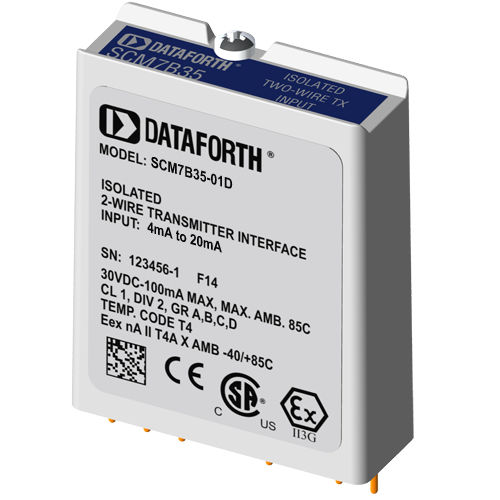

Входной модуль для датчика SCM7B35-01D

изолированный2 проводас питанием от контура

Модули токового ввода SCM7B35 принимают входные сигналы в диапазоне 4-20 мА из полевых условий и обеспечивают выходное напряжение высокого уровня для системы управления процессом. Преобразование тока в напряжение происходит внутри модуля, который калибруется на заводе для обеспечения высочайшей точности. Питание шлейфа обеспечивается модулем, что позволяет напрямую подключать 2-проводной датчик без необходимости отдельного источника питания постоянного тока для 2-проводного датчика. В этих модулях используется пятиполюсная фильтрация, позволяющая максимизировать временную и частотную характеристики, используя преимущества характеристик Томсона (Бесселя) и Баттерворта. Один полюс фильтра находится на полевой стороне изолирующего барьера; четыре - на стороне системы управления процессом. После первоначальной фильтрации со стороны поля входной сигнал измельчается с помощью фирменной схемы чоппера и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Затем сигнал реконструируется и фильтруется для вывода в систему управления процессом.
