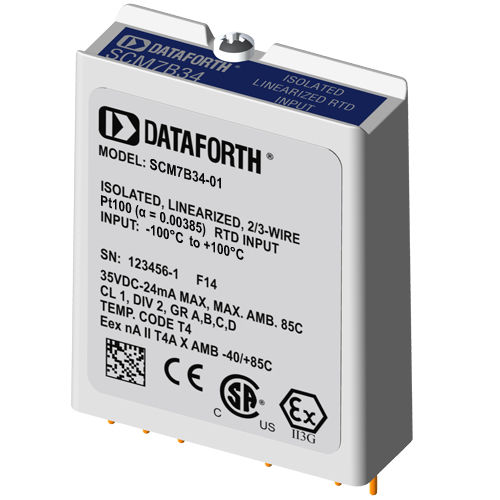

Входной модуль для RTD SCM7B34-01

изолированный2 провода3 провода

Каждый входной модуль SCM7B34/34N RTD принимает один канал 100-омного платинового (a = 0,00385) или 120-омного никелевого (a = 0,00672) RTD и вырабатывает входное напряжение в ответ на возбуждение током низкого уровня. Входной сигнал фильтруется, изолируется, усиливается, линеаризуется и преобразуется в аналоговое напряжение высокого уровня для вывода на систему управления процессом. В этих модулях используется пятиполюсная фильтрация, позволяющая максимизировать временную и частотную характеристики за счет использования преимуществ характеристик Томсона (Бесселя) и Баттерворта. Один полюс фильтра находится на стороне поля изолирующего барьера; четыре - на стороне системы управления процессом. В ответ на низкоуровневый сигнал возбуждения тока входной сигнал RTD измельчается запатентованной схемой чоппера и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Затем сигнал реконструируется и фильтруется для вывода в систему управления процессом.
