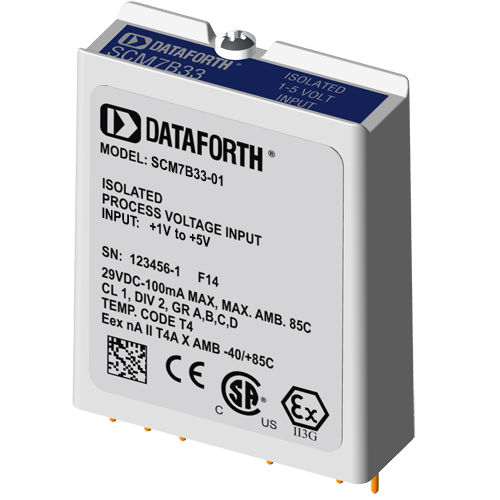

Входной модуль напряжения SCM7B33-01

изолированный

Модули токового ввода SCM7B32 принимают входные сигналы в диапазонах 4-20 мА или 0-20 мА из полевых условий и обеспечивают высокоуровневый выходной сигнал для системы управления процессом. Преобразование тока в напряжение происходит внутри модуля, который калибруется на заводе для обеспечения высочайшей точности. Модули ввода напряжения SCM7B33 принимают входные сигналы в диапазонах от +1 до +5 В или от 0 до +5 В из полевых условий и обеспечивают высокоуровневый выход для системы управления процессом. В качестве альтернативы SCM7B33 можно использовать с внешним резистором 250 Ом (Dataforth SCM7BXR1 или эквивалент), чтобы принимать входные сигналы в диапазонах 4-20 мА или 0-20 мА. Использование внешнего резистора позволяет извлекать модуль без нарушения токовой петли. Все SCM7B33 поставляются с резистором SCM7BXR1. В этих модулях используется пятиполюсная фильтрация, позволяющая максимизировать временную и частотную характеристики, используя преимущества характеристик Томсона (Бесселя) и Баттерворта. Один полюс фильтра находится на стороне поля изолирующего барьера; четыре - на стороне системы управления процессом.
