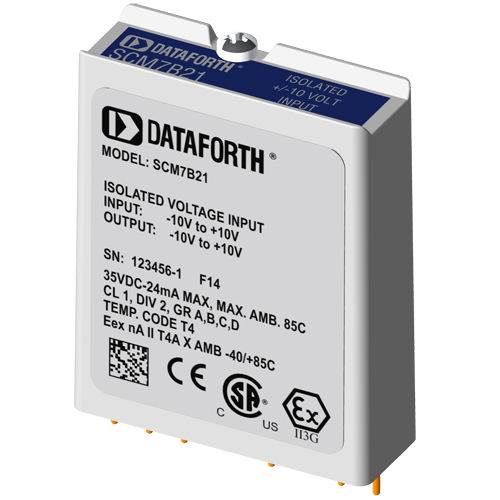

Входной модуль напряжения SCM7B21

аналоговыйизолированный

Каждый модуль ввода напряжения SCM7B21/30/31 принимает один канал аналогового входного напряжения, которое фильтруется, изолируется, усиливается и преобразуется в аналоговое напряжение высокого уровня для вывода на систему управления процессом. В этих модулях используется пятиполюсный подход к фильтрации для максимизации временной и частотной характеристики за счет использования преимуществ характеристик Томсона (Бесселя) и Баттерворта. Один полюс фильтра находится на стороне поля изолирующего барьера; четыре - на стороне системы управления процессом. После первоначальной фильтрации со стороны поля входной сигнал измельчается с помощью фирменной схемы чоппера и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Затем сигнал реконструируется и фильтруется для вывода в систему управления процессом.
