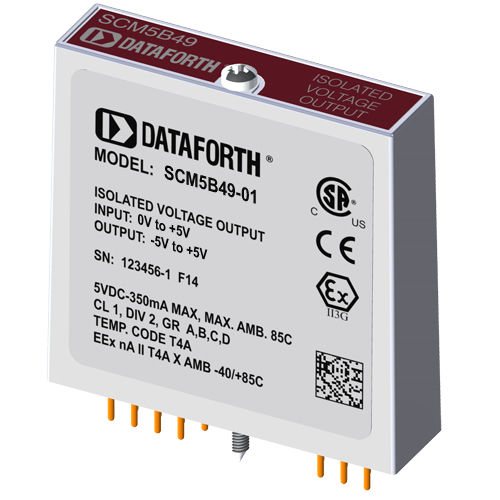

Выходной модуль напряжения SCM5B49-01

аналоговыйдля установки на печатной плате

Каждый модуль вывода напряжения SCM5B49 обеспечивает один канал аналогового выхода. Схема слежения и удержания во входном каскаде может работать в режиме удержания, когда один ЦАП может питать множество выходных модулей, или в режиме слежения, когда один ЦАП предназначен для каждого модуля. В дополнение к схеме слежения и удержания каждый модуль обеспечивает буферизацию сигнала, развязку, фильтрацию и преобразование в выходное напряжение высокого уровня. Установка режима отслеживания или удержания контролируется логическим состоянием WR EN\, вывода 23 модуля. Если на выводе 23 низкий уровень, включается режим отслеживания. При высоком уровне на выводе 23 включается режим удержания. Модуль разработан с полностью изолированной схемой на стороне компьютера, которая может быть подключена к напряжению ±50 В от Power Common, вывод 16. Такая полная изоляция означает, что для правильной работы схемы отслеживания и удержания не требуется соединения между I/O Common и Power Common. Чтобы получить низкий уровень, просто подключите вывод 23, вывод разрешения записи, к выводу 19 I/O Common. Панели SCMPB02 и SCMPB06 позволяют хост-компьютеру управлять линией управления WR EN\, что позволяет мультиплексировать один хост-ЦАП на 64 модуля вывода SCM5B49.
