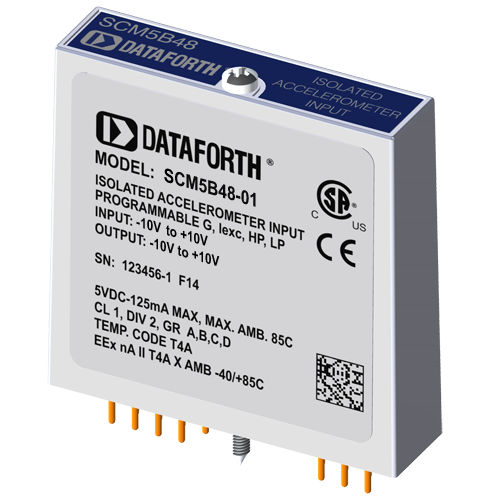

Входной модуль обработки сигналов SCM5B48-01

для акселерометра

SCM5B48 обеспечивает возбуждение пьезоэлектрических датчиков со встроенными микроэлектронными усилителями, широко известных как датчики ICP®*, IEPE* или LIVM*. Модуль подает постоянный ток возбуждения на датчик, затем изолирует, фильтрует и усиливает выходной сигнал датчика, получая аналоговый выходной сигнал напряжения высокого уровня. Ток возбуждения, коэффициент усиления сигнала, частоты среза фильтра высоких и низких частот настраиваются в полевых условиях с помощью ползунковых переключателей. Шесть полюсов фильтрации сигнала в модуле SCM5B48 обеспечивают подавление сигнала в нормальном режиме более чем на 100 дБ для частот сигнала выше частоты среза. Один полюс фильтрации находится на полевой стороне изолирующего барьера для целей сглаживания, а оставшийся пятиполюсный программируемый фильтр Бесселя расположен на системной стороне. Фильтрация высоких частот достигается с помощью пассивного фильтра второго порядка, расположенного со стороны поля. При желании выходной переключатель может быть включен непрерывно простым подключением вывода 22, вывода Read-Enable, к выводу 19 I/O Common. SCM5B48 предлагает возможность установки источника постоянного тока для возбуждения датчика на общие значения 4 мА или 9 мА при напряжении питания 24 В постоянного тока. Можно выбрать программируемые коэффициенты усиления 1, 10 и 100, а на выходе модуля имеется напряжение ±10 В. Требуемый уровень питания составляет +5 В постоянного тока, ±5 %.
