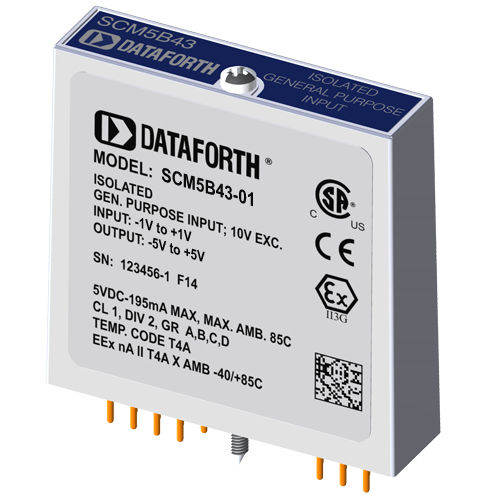

Входной модуль с возбуждением постоянного тока SCM5B43

Каждый модуль ввода общего назначения SCM5B43 обеспечивает один канал входа датчика, который фильтруется, изолируется, масштабируется и преобразуется в аналоговый выход напряжения высокого уровня (рис. ниже). Этот выход напряжения управляется логическим переключателем, что позволяет этим модулям использовать общую аналоговую шину без внешних мультиплексоров. Семейство модулей SCM5B разработано с полностью изолированной схемой на стороне компьютера, которая может быть плавающей до ±50 В от Power Common, вывод 16. Такая полная изоляция означает, что для правильной работы выходного переключателя не требуется соединения между I/O Common и Power Common. При желании выходной переключатель может быть включен постоянно, просто подключив вывод 22, вывод Read-Enable, к выводу 19 I/O Common. SCM5B43 может взаимодействовать с устройствами, которым требуется прецизионное питание 10 В постоянного тока. Полоса пропускания 1 кГц значительно снижает пульсации и шумы, присущие этим устройствам.
