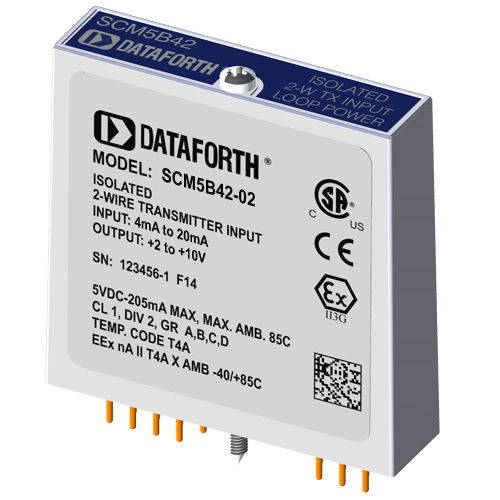

Входной модуль тока SCM5B42-02

для датчика2 провода

Каждый 2-проводной интерфейсный модуль датчика SCM5B42 имеет один канал, который принимает входной сигнал тока процесса от 4 до 20 мА и обеспечивает стандартный выходной сигнал от +1 до +5 В или от +2 до +10 В. Для питания преобразователя тока предусмотрен изолированный регулируемый источник питания +20 В постоянного тока. Это позволяет напрямую подключить к SCM5B42 двухпроводной датчик с питанием от петли, не требуя внешнего источника питания. Регулируемый источник питания обеспечивает номинальное напряжение +20 В постоянного тока при токе петли от 4 мА до 20 мА. SCM5B42 обеспечивает изоляционный барьер 1500 В для неизолированных двухпроводных полевых передатчиков. Он также может использоваться, когда требуется дополнительная изоляция между изолированным двухпроводным передатчиком и входным каскадом компьютера диспетчерской. Выход напряжения управляется логическим переключателем, что позволяет этим модулям использовать общую аналоговую шину без внешних мультиплексоров. Модули SCM5B имеют полностью изолированную схему со стороны компьютера, на которую можно подать напряжение ±50 В с вывода 16 Power Common. Такая полная изоляция означает, что для правильной работы выходного переключателя не требуется соединения между I/O Common и Power Common. При желании выходной переключатель может быть включен постоянно, просто подключив вывод 22, вывод Read-Enable, к выводу 19 I/O Common. В комплекте с модулем поставляется прецизионный резистор для преобразования тока сопротивлением 20 Ом. На задних панелях SCMPB01/02/03/04/05/06/07 предусмотрены гнезда для установки этого резистора. Дополнительные резисторы доступны под номером SCMXR1.
