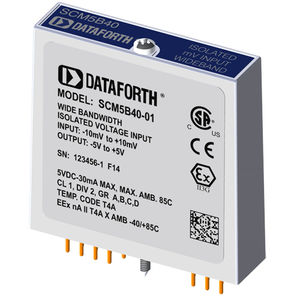

Аналоговый входной модуль SCM5B40/41 Series

напряженияширокополосный

Каждый модуль ввода напряжения SCM5B40 и SCM5B41 с широкой полосой пропускания обеспечивает один канал аналогового входа, который усиливается, изолируется и преобразуется в аналоговый выход напряжения высокого уровня. Этот выходной сигнал управляется логическим переключателем, что позволяет этим модулям совместно использовать общую аналоговую шину без внешних мультиплексоров. Модули SCM5B разработаны с полностью изолированной схемой на стороне компьютера, которая может быть плавающей до ±50 В от Power Common, вывод 16. Такая полная изоляция означает, что для правильной работы выходного переключателя не требуется соединения между I/O Common и Power Common. При желании выходной переключатель может быть включен постоянно, просто подключив вывод 22, вывод Read-Enable, к выводу 19 I/O Common. Входной сигнал обрабатывается через предварительный усилитель на полевой стороне изолирующего барьера. Этот предварительный усилитель имеет коэффициент усиления 5 МГц и ограничен полосой пропускания 10 кГц. После усиления входной сигнал измельчается с помощью фирменной схемы измельчителя. Изоляция обеспечивается трансформаторной связью, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. Питание модуля осуществляется от +5 В постоянного тока, ±5%. Специальная входная цепь в модулях SCM5B40 и SCM5B41 обеспечивает защиту от случайного подключения напряжения сети до 240 В переменного тока.
