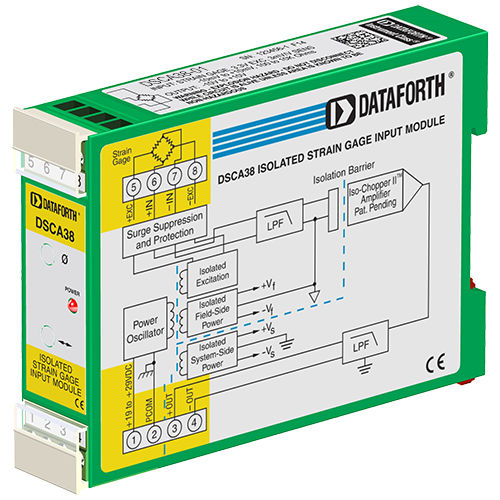

Формирователь сигнала для тензометра DSCA38-01

усилительна DIN-рейке

Каждый модуль ввода тензодатчика DSCA38 обеспечивает один канал ввода тензодатчика, который фильтруется, изолируется, усиливается и преобразуется в выходное напряжение высокого уровня. Фильтрация сигнала осуществляется с помощью пятиполюсного фильтра, оптимизированного для ступенчатой характеристики. Сглаживающий полюс расположен на полевой стороне изолирующего барьера, а остальные четыре полюса - на системной стороне. После первоначальной фильтрации со стороны поля входной сигнал измельчается с помощью фирменной схемы чоппера. Изоляция обеспечивается трансформаторной связью, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. DSCA38 может подключаться к преобразователям с номинальным сопротивлением от 100 Ом до 10 кОм. Возбуждение тензорезистора обеспечивается от модуля стабильным источником 10 В или 3,333 В. Этот источник полностью изолирован, что позволяет входам усилителя работать во всем диапазоне напряжения возбуждения. Эта особенность позволяет подключать модуль к другим датчикам, требующим возбуждения. Выход модуля - напряжение или ток. Для моделей с токовым выходом на клемме 3 (+OUT) имеется специальная петля питания, а возврат петли расположен на клемме 4 (-OUT). Нагрузка со стороны системы может быть как плавающей, так и заземленной. Специальные входные цепи обеспечивают защиту входа сигнала и возбуждения от случайного подключения сетевого напряжения до 240 В переменного тока и от переходных процессов, как определено в ANSI/IEEE C37.90.1. Защитные цепи также присутствуют на выходном сигнале и входных клеммах питания для защиты от переходных процессов и реверса питания.
