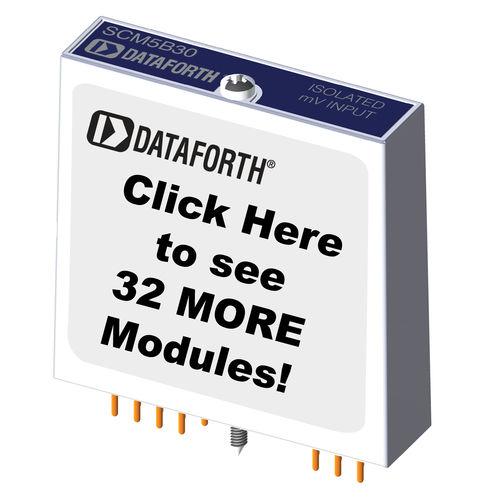

Аналоговый входной модуль SCM5B Series

напряжениядля установки на печатной платеизолированный

Каждый модуль ввода напряжения SCM5B30 и SCM5B31 обеспечивает один канал аналогового входа, который фильтруется, изолируется, усиливается и преобразуется в аналоговое напряжение высокого уровня на выходе (рис. 1). Этот выход напряжения управляется логическим переключателем, что позволяет этим модулям совместно использовать общую аналоговую шину без внешних мультиплексоров. Модули SCM5B разработаны с полностью изолированной схемой на стороне компьютера, которая может быть подключена к напряжению ±50 В от Power Common, вывод 16. Такая полная изоляция означает, что для правильной работы выходного переключателя не требуется соединения между I/O Common и Power Common. При желании выходной переключатель может быть включен постоянно, просто подключив вывод 22, вывод Read-Enable, к выводу 19 I/O Common. Фильтрация сигнала осуществляется с помощью шестиполюсного фильтра, который обеспечивает 95 дБ подавления нормального режима на частоте 60 Гц и 90 дБ на частоте 50 Гц. Два полюса этого фильтра находятся на стороне поля изолирующего барьера, а остальные четыре - на стороне компьютера. После первоначальной фильтрации со стороны поля входной сигнал измельчается фирменной схемой чоппера. Изоляция обеспечивается трансформаторной связью, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. Питание модуля осуществляется от +5 В постоянного тока, ±5%. Специальная входная цепь в модулях SCM5B30 и SCM5B31 обеспечивает защиту от случайного подключения напряжения сети до 240 В переменного тока.
