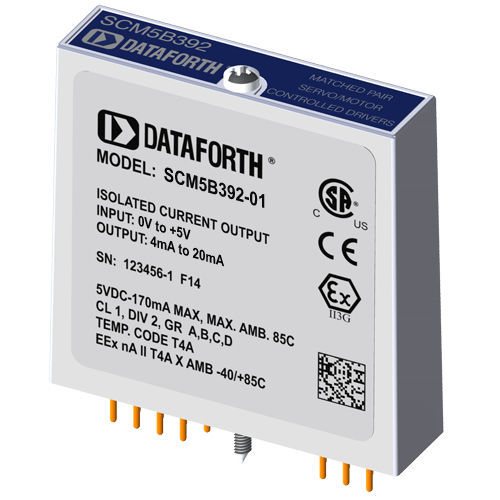

Смешанный модуль для серводвигателя SCM5B392-01

аналоговыйтоканапряжения

Набор модулей серво/моторного контроллера SCM5B392 предназначен для решения проблемы передачи сигнала серво или моторного контроллера на большое расстояние с возможностью наводки помех и/или контакта с опасными напряжениями. Каждый набор модулей SCM5B392 состоит из двух модулей: модуля ввода напряжения/вывода тока и модуля ввода тока/вывода напряжения. Модуль ввода напряжения подключается к выходу напряжения сервопривода или контроллера двигателя и обеспечивает изолированный выход 4-20 мА, который подключается к входу модуля ввода тока. Модуль токового входа изолирует и обеспечивает выходное напряжение, идентичное напряжению сервопривода или контроллера двигателя. Таким образом, исходный управляющий сигнал был изолирован (дважды) и расширен через токовую петлю от 4 до 20 мА. Для набора модулей SCM5B392 доступно несколько вариантов монтажа. Если требуется большое количество каналов, предлагаются 16-канальная панель SCMPB01 и 8-канальная панель SCMPB05. При меньшем количестве каналов можно использовать одноканальную монтажную панель SCMPB03 и двухканальную монтажную панель SCMPB04.
