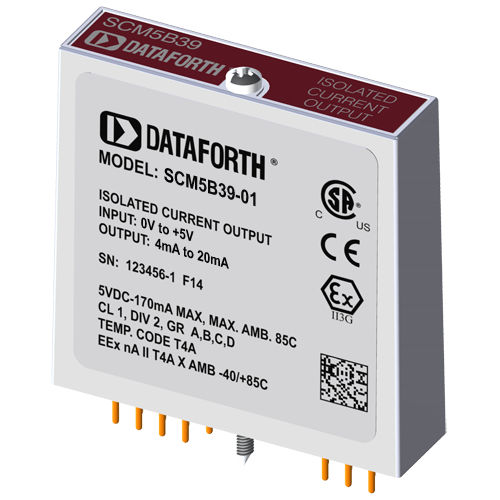

Выходной модуль тока SCM5B39-01

аналоговый

Каждый модуль токового выхода SCM5B39 обеспечивает один канал аналогового выхода. Схема слежения и удержания во входном каскаде может работать в режиме удержания, когда один ЦАП может питать множество выходных модулей, или в режиме слежения, когда один ЦАП предназначен для каждого модуля. В дополнение к схеме слежения и удержания каждый модуль обеспечивает буферизацию сигнала, развязку, фильтрацию и преобразование в токовый выход высокого уровня. Установка режима отслеживания или удержания контролируется логическим состоянием WR EN\, вывода 23 модуля. Если на выводе 23 низкий уровень, включается режим отслеживания. При высоком уровне на выводе 23 включается режим удержания. Модуль разработан с полностью изолированной схемой на стороне компьютера, которая может быть подключена к напряжению ±50 В от Power Common, вывод 16. Такая полная изоляция означает, что для правильной работы схемы отслеживания и удержания не требуется соединения между I/O Common и Power Common. Чтобы получить низкий уровень, просто подключите вывод 23, вывод разрешения записи, к выводу 19 I/O Common. Панели SCMPB02 и SCMPB06 позволяют хост-компьютеру управлять линией управления WR EN\, что позволяет мультиплексировать один хост-ЦАП на 64 модуля вывода SCM5B39. При включении питания выход остается на уровне 0 мА в течение 100 мс во всех моделях, кроме SCM5B39-07, что позволяет инициализировать схему слежения и удержания.
