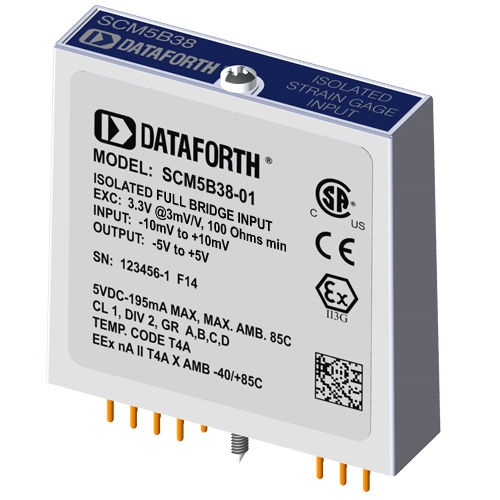

Входной модуль для тензометра SCM5B38-01

широкополосный

Каждый модуль ввода тензодатчика SCM5B38 обеспечивает один канал ввода тензодатчика, который фильтруется, изолируется, усиливается и преобразуется в аналоговое напряжение высокого уровня на выходе (рис. 1). Этот выход напряжения управляется логическим переключателем, что позволяет этим модулям использовать общую аналоговую шину без внешних мультиплексоров. Модули SCM5B разработаны с полностью изолированной схемой на стороне компьютера, которая может быть подключена к напряжению ±50 В от Power Common, вывод 16. Такая полная изоляция означает, что для правильной работы выходного переключателя не требуется соединения между I/O Common и Power Common. При желании выходной переключатель может быть включен постоянно, просто подключив вывод 22, вывод Read-Enable, к выводу 19 I/O Common. SCM5B38 может подключаться к полномостовым или полумостовым преобразователям с номинальным сопротивлением от 100 Ом до 10 кОм. Согласованная пара резисторов, дополняющих мост (до ±1 мВ при возбуждении +10 В), позволяет использовать недорогие полумостовые или четвертьмостовые преобразователи (рис. 2, 3, 4). Полоса пропускания 10 кГц позволяет измерять высокоскоростные процессы, такие как анализ вибрации. Возбуждение тензорезистора обеспечивается от модуля с помощью очень стабильного источника 10 В или 3,333 В. Источник возбуждения полностью изолирован, что позволяет входам усилителя работать во всем диапазоне напряжения возбуждения. Эта особенность обеспечивает значительную гибкость в реальных приложениях. В стандартном исполнении чувствительность по полной шкале составляет 2 мВ/В, 3 мВ/В или 10 мВ/В. При возбуждении напряжением 10 В на входе получается ±20 мВ, ±30 мВ или ±100 мВ, а на выходе ±5 В полной шкалы.
