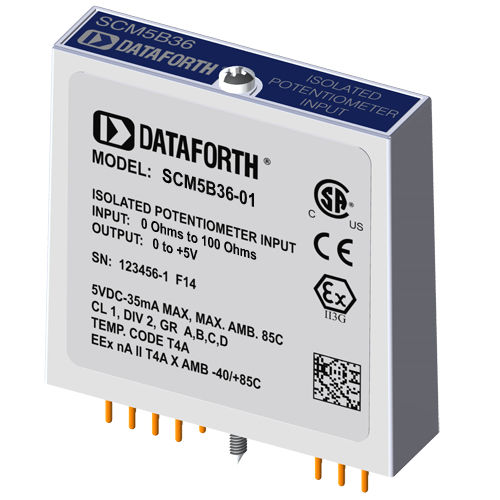

Входной модуль для потенциометра SCM5B36-01

Каждый модуль потенциометрического ввода SCM5B36 обеспечивает один канал потенциометрического входа, который фильтруется, изолируется, усиливается и преобразуется в аналоговое напряжение высокого уровня на выходе. Этот выход напряжения управляется логическим переключателем, что позволяет этим модулям использовать общую аналоговую шину без внешних мультиплексоров. Модули SCM5B разработаны с полностью изолированной схемой на стороне компьютера, которая может быть плавающей до ± 50 В от Power Common, вывод 16. Такая полная изоляция означает, что для правильной работы выходного переключателя не требуется соединения между I/O Common и Power Common. При желании выходной переключатель может быть включен постоянно, просто подключив вывод 22, вывод Read-Enable, к выводу 19 I/O Common. Возбуждение для потенциометра подается из модуля через два согласованных источника тока. При использовании трехпроводного потенциометра этот метод позволяет устранить влияние сопротивлений выводов. Токи возбуждения очень малы (менее 1,0 мА), что минимизирует саморазогрев потенциометра.
