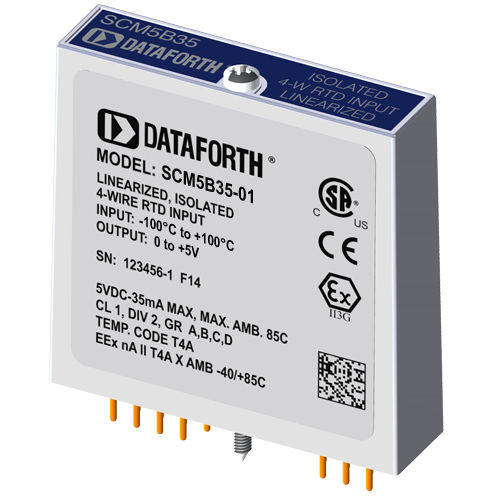

Входной модуль для RTD SCM5B35-01

аналоговыйдля измерения температуры

В приложениях для измерения температуры с помощью ТДС, требующих очень высокой точности, 4-проводной модуль ввода ТДС SCM5B35 обеспечивает значительное преимущество по сравнению с 3-проводными методами измерения. SCM5B35 измеряет только напряжение, падающее на ТДС, и почти полностью игнорирует сопротивление или длину проводов ТДС. Трехпроводной модуль SCM5B34 обеспечивает компенсацию сопротивления проводов, но требует равных сопротивлений проводов, в то время как SCM5B35 не требует согласованных сопротивлений проводов. Каждый модуль ввода ТДС SCM5B35 обеспечивает один канал ввода ТДС, который фильтруется, изолируется, усиливается, линеаризуется и преобразуется в аналоговое напряжение высокого уровня. Выходное напряжение управляется логическим переключателем, что позволяет этим модулям использовать общую аналоговую шину без внешних мультиплексоров. Модули SCM5B разработаны с полностью изолированной схемой на стороне компьютера, которая может быть подключена к напряжению ±50 В от общего вывода питания, вывод 16. Такая полная изоляция означает, что для правильной работы выходного переключателя не требуется соединения между I/O Common и Power Common. При желании выходной переключатель может быть включен постоянно, просто подключив вывод 22, вывод Read-Enable, к выводу 19 I/O Common.
