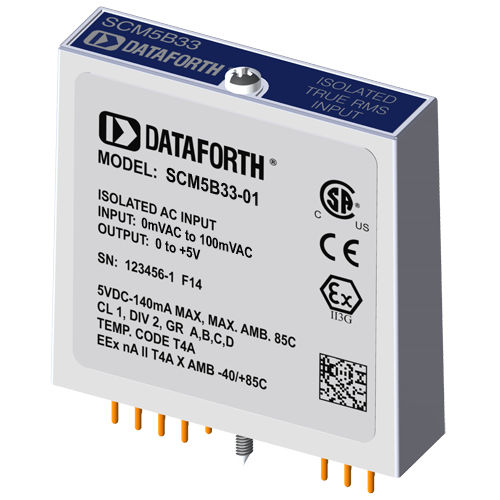

Входной модуль True RMS SCM5B33-01

напряжениятокаизолированный

Каждый модуль ввода True RMS SCM5B33 обеспечивает один канал входного сигнала переменного тока, который преобразуется в его значение True RMS постоянного тока, фильтруется, изолируется, усиливается и преобразуется в стандартное напряжение или ток процесса. Модули SCM5B разработаны с полностью изолированной схемой на стороне компьютера, которая может быть плавающей до ±50 В от Power Common, контакт 16. Такая полная изоляция означает, что для правильной работы выходного переключателя не требуется соединения между I/O Common и Power Common. При желании выходной переключатель может быть включен постоянно, просто подключив вывод 22, вывод Read-Enable, к выводу 19 I/O Common. Входной сигнал напряжения или тока возбуждения проходит через предварительный усилитель и преобразователь среднеквадратичного значения на стороне изолирующего барьера. Затем преобразованный сигнал постоянного тока измельчается запатентованной схемой чоппера и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Компьютерная схема восстанавливает, фильтрует и преобразует сигнал в стандартные промышленные выходы. Модули питаются от +5 В постоянного тока, ±5%. Для моделей с токовым выходом требуется внешнее питание от 4,2 В до 26 В. Подключение питания по шлейфу с последовательной нагрузкой осуществляется между выводами 20 (+) и 19 (-).
