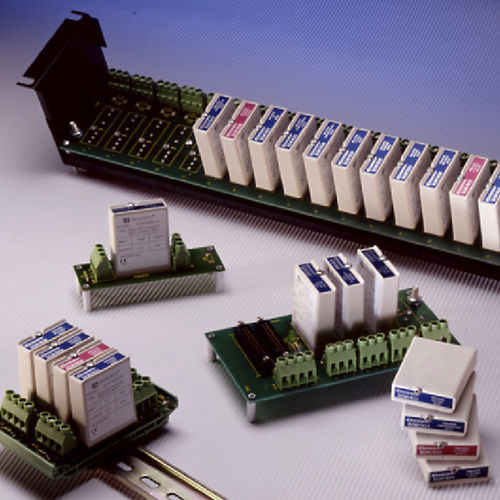

Каждый изолированный модуль аналогового входного напряжения SCM7B21 принимает один канал аналогового входного напряжения, который фильтруется, изолируется, усиливается и преобразуется в аналоговое напряжение высокого уровня для вывода на систему управления технологическим процессом.
Изолированный модуль аналогового входного напряжения SCM7B21 использует пятиполюсный подход фильтрации для максимизации как временной, так и частотной характеристики, используя преимущества Thomson (Бессель) и Butterworth характеристик. Один полюс фильтра находится на полевой стороне разделительного барьера, четыре - на стороне системы управления технологическим процессом.
После первичной фильтрации со стороны поля входной сигнал прерывается патентованным инверторным контуром и передается через барьер изоляции трансформатора, подавляя передачу импульсов и перенапряжений в обычном режиме. Затем сигнал восстанавливается и фильтруется для вывода на выход системы управления технологическим процессом.
---
