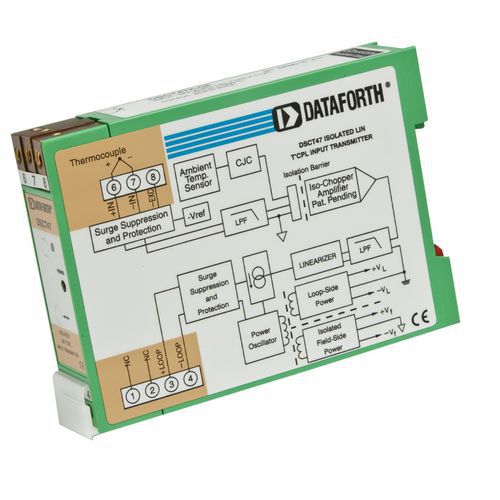

Трансмиттер температуры на DIN-рейке DSCT47

термопаравыход токапроцесса

Каждый преобразователь входного сигнала термопары DSCT47 предоставляет один канал входного сигнала термопары, который фильтруется, изолируется, усиливается, линеаризуется и преобразуется в выходной ток процесса. Фильтрация сигнала осуществляется с помощью пятиполюсного фильтра, который обеспечивает 85 дБ отклонения нормального режима при 60 Гц и 80 дБ при 50 Гц. Сглаживающий полюс расположен на полевой стороне разделительного барьера, остальные четыре полюса - на стороне технологического контура. После первичной фильтрации со стороны поля входной сигнал прерывается патентованной схемой инвертора. Изоляция обеспечивается соединением трансформатора, опять же с использованием запатентованной технологии для подавления передачи импульсов или перенапряжений при работе в обычном режиме. Линеаризация достигается путем создания нелинейной функции передачи данных через сам модуль. Эта нелинейная передаточная функция конфигурируется на заводе-изготовителе и имеет равную и противоположную нелинейность термопары.
